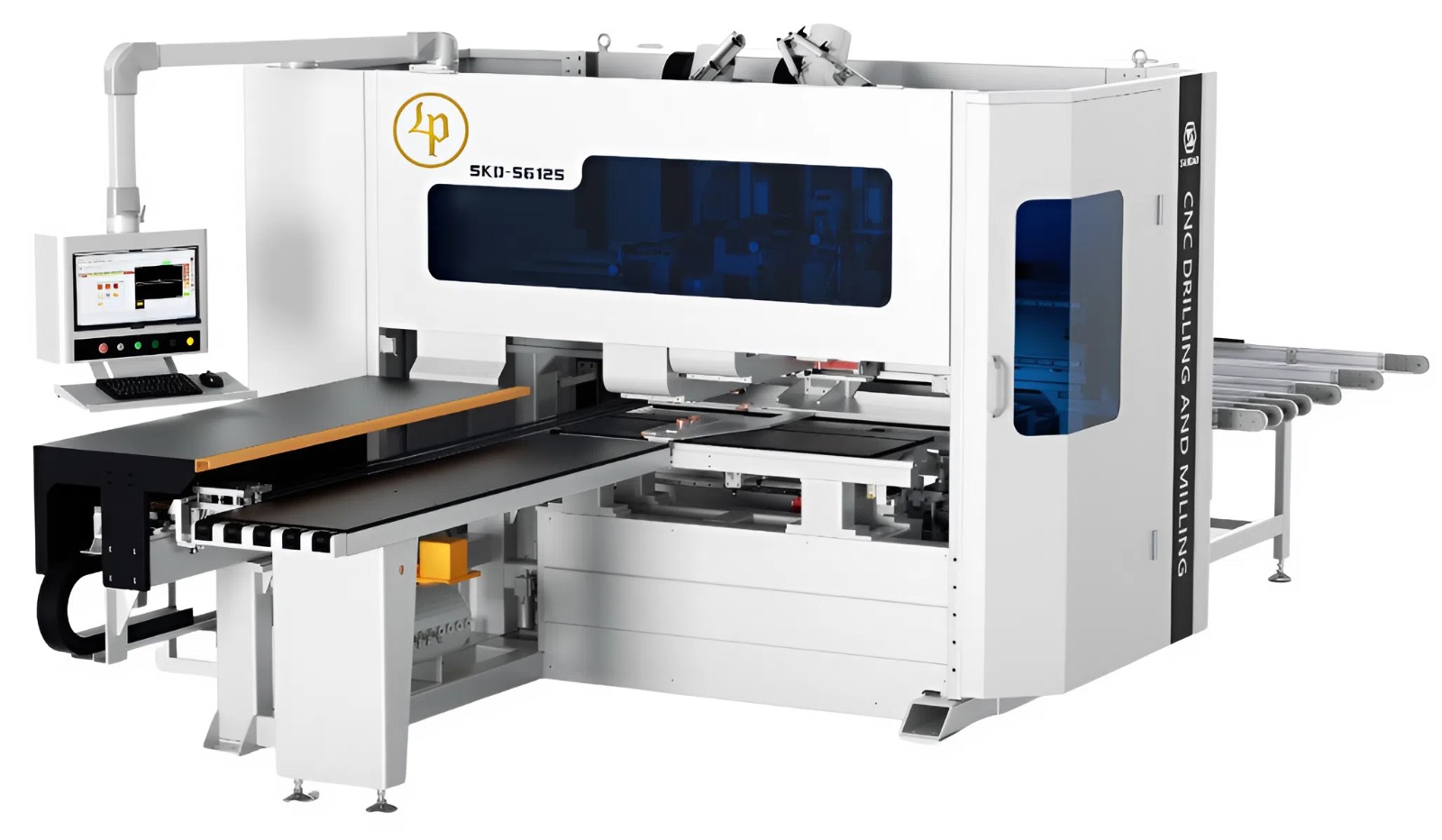

MÁY KHOAN SÁU MẶT CNC

Model: DA-6R |
Loại: CNC
Thông tin sản phẩm đang được cập nhật
Liên hệ

Ưu điểm nổi trội của máy:

  • Điều khiển bằng hệ thống BUS, tích hợp phần mềm CAM tự phát triển, có thể chỉnh sửa phôi bằng đồ họa, trực tiếp tạo chương trình NC để xử lý.
  • Nhập dữ liệu một lần, không cần lật phôi có thể khoan được 6 mặt.
  • Hỗ trợ xử lý quét mã vạch, có thể kết nối với nhiều phần mềm dữ liệu sản xuất thương hiệu khác nhau.

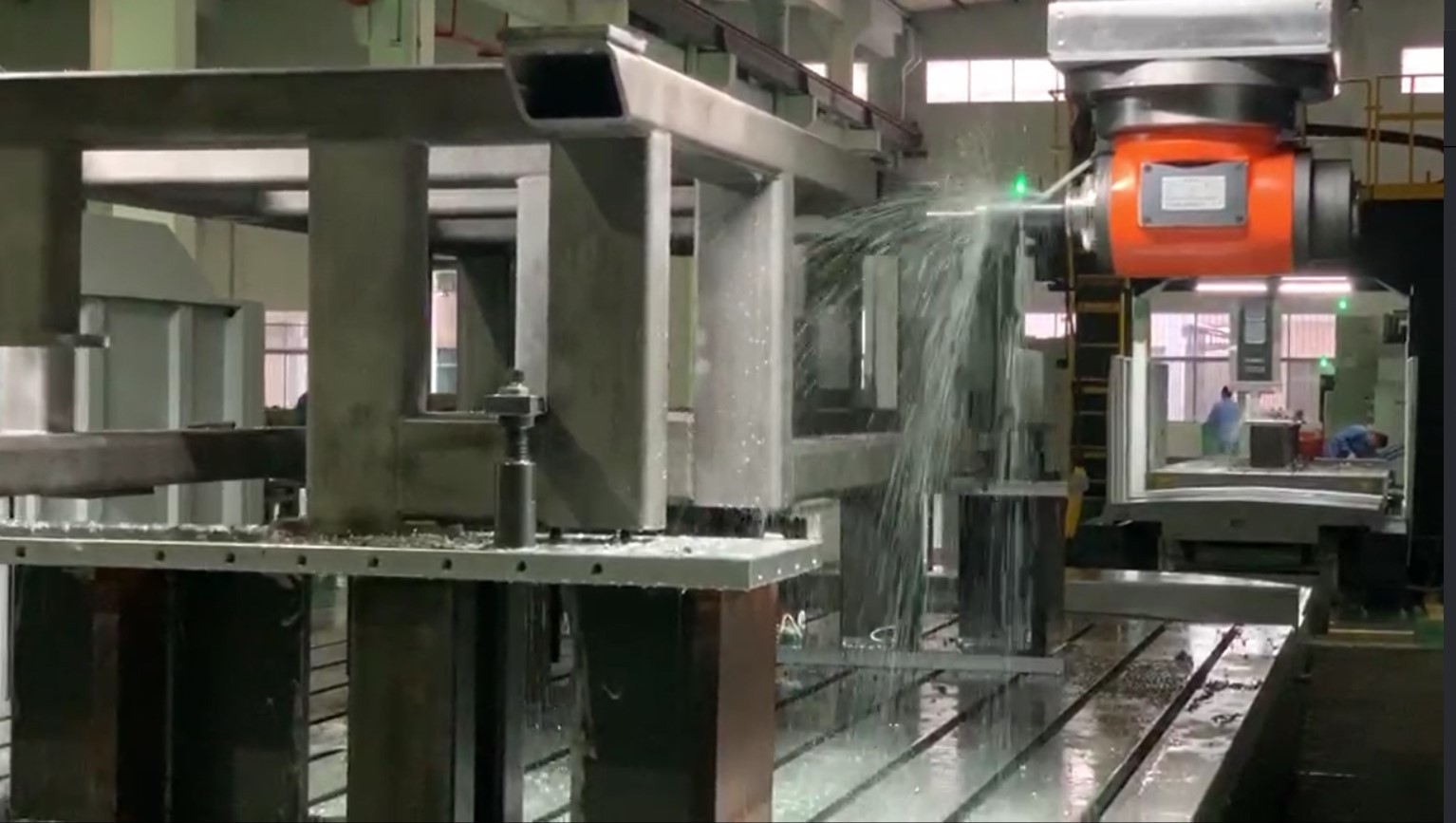

  • Kết cấu thân máy dạng tải nặng, được làm bằng thép chất lượng cao dày 6-10mm, gia công chính xác bằng laser và hàn chính xác. Thân máy được tạo hình và xử lý chính xác bởi máy gia công trung tâm CNC 5 trục, tăng cường khả năng chống rung và độ ổn định cao.

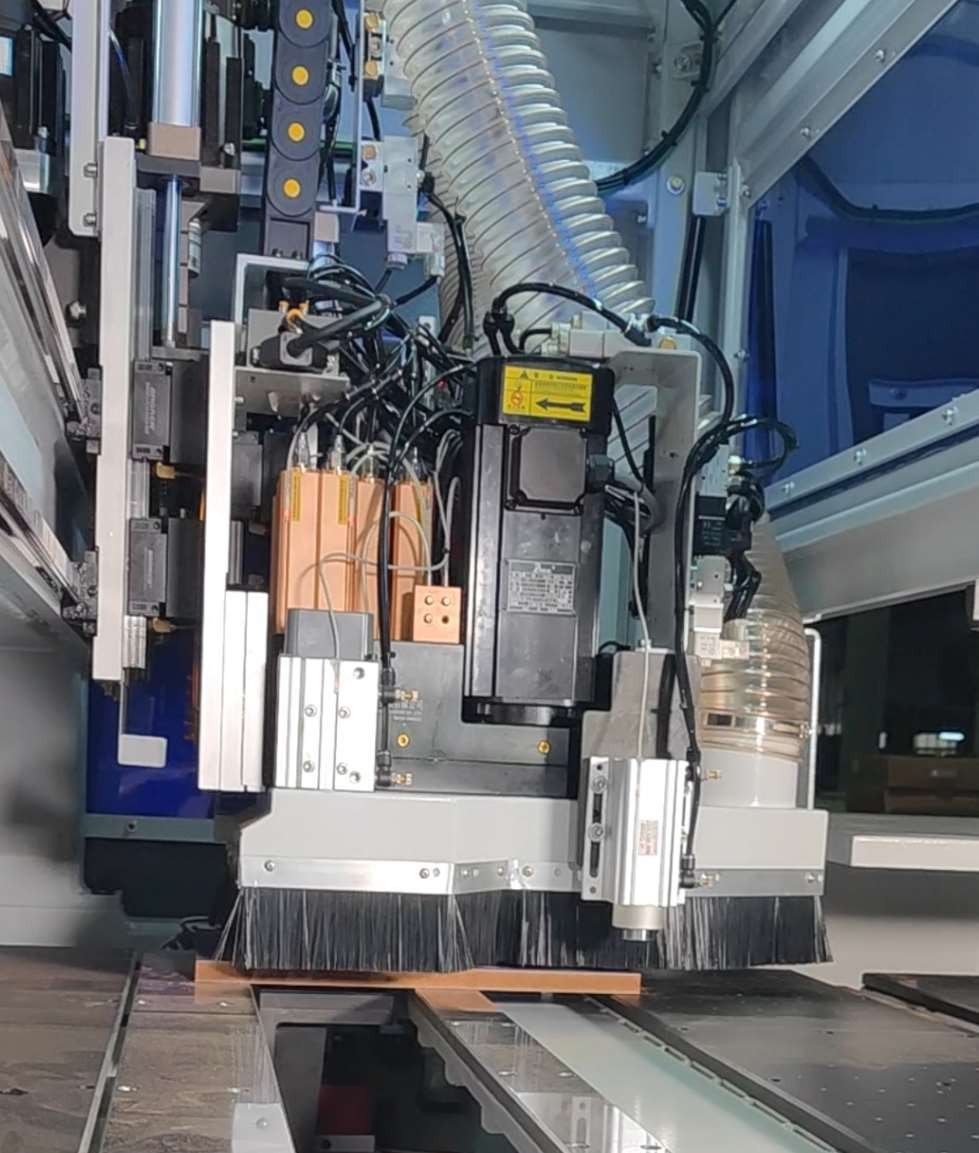

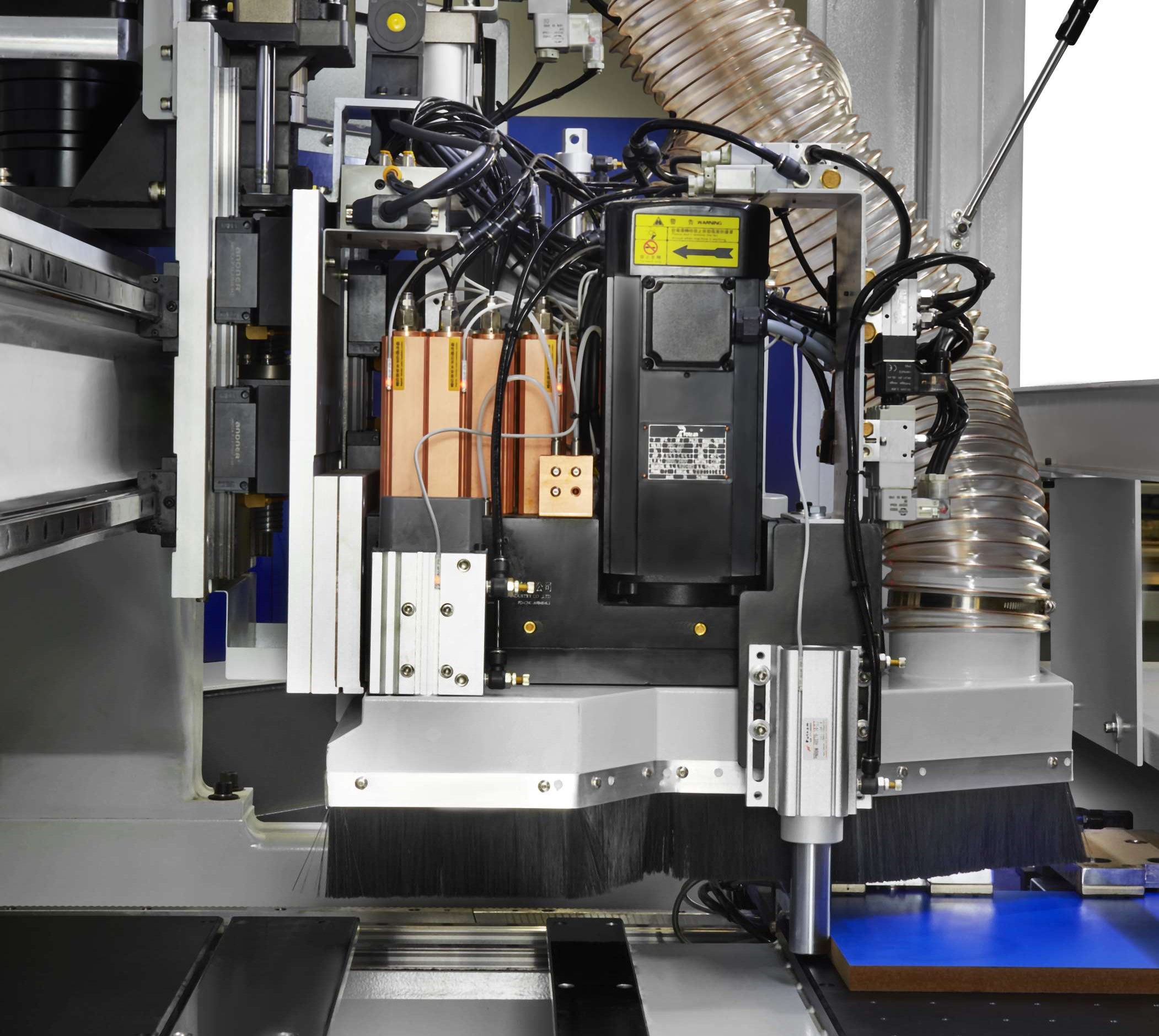

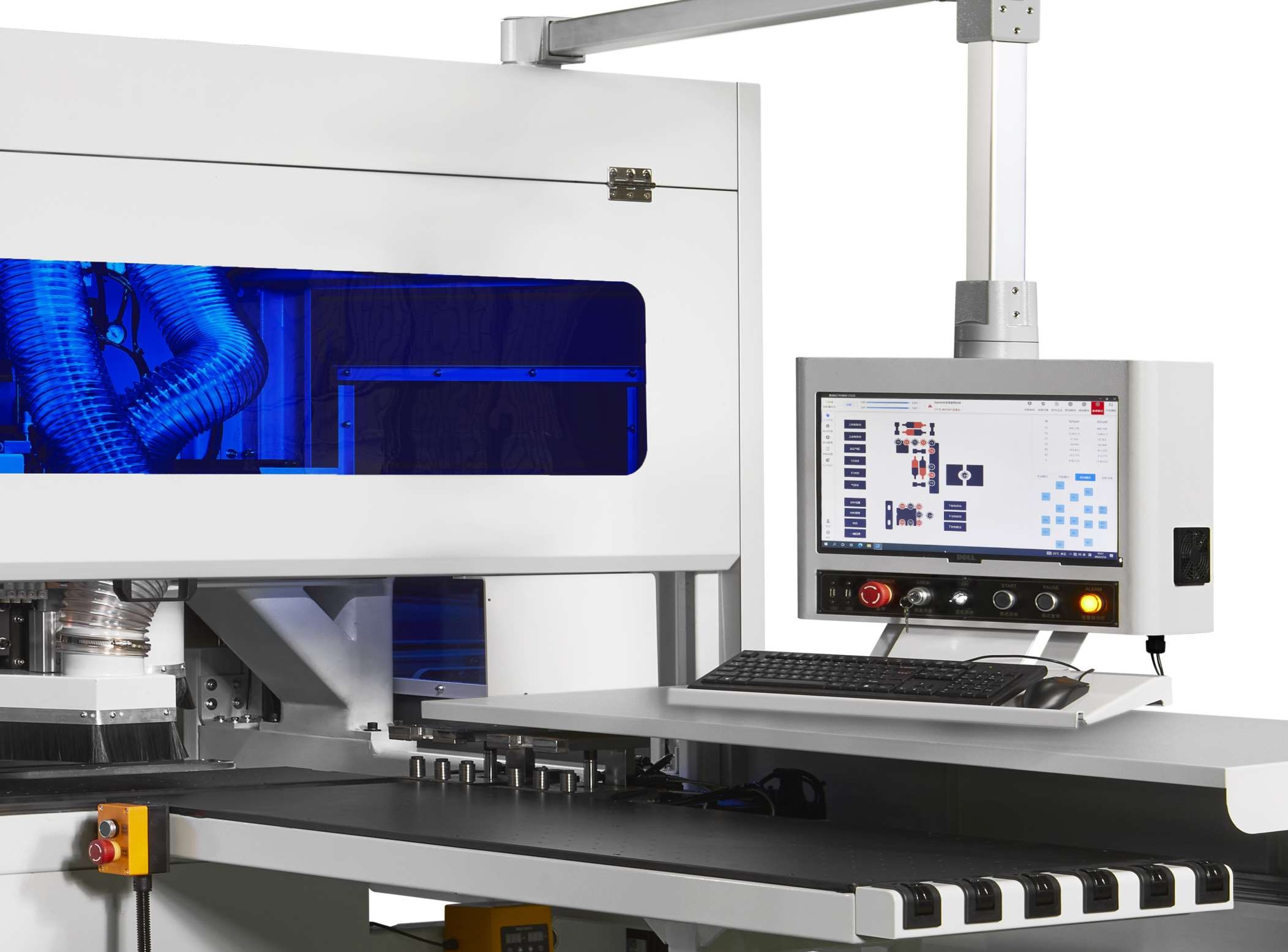

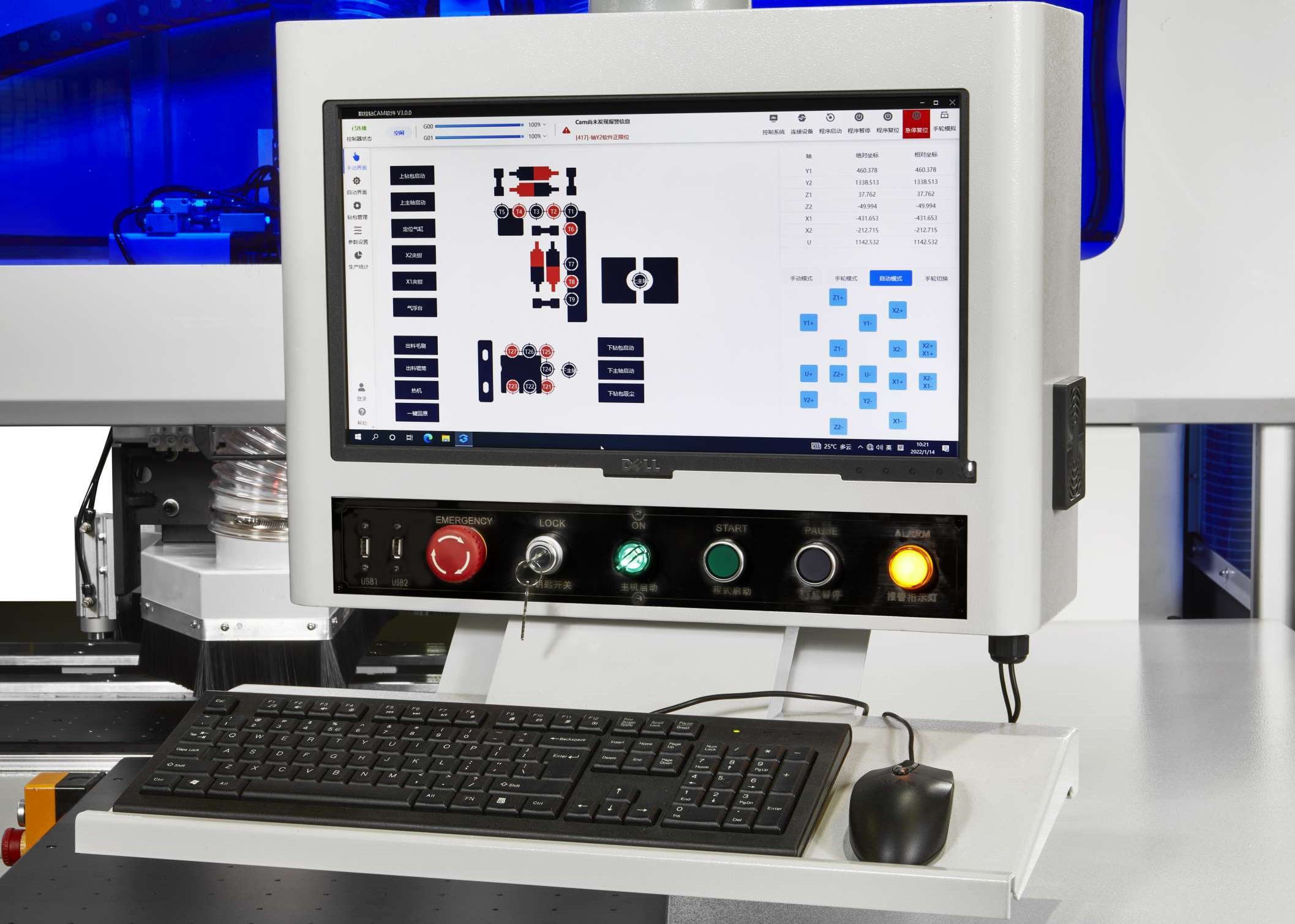

Màn hình thao tác bên phải, 2 kẹp phôi chạy trên thanh trượt được thiết kế dạng dài, 2 cụm khoan và 2 trục router.



















Hệ thống điều khiển BUS có khả năng chống nhiễu mạnh, phần mềm CAD/ CAM tự phát triển, có thể đáp ứng việc lắp đặt hệ thống dây chuyền sản xuất tự động tại nhà máy của khách hàng.

Thuật toán tối ưu hóa đường gia công, giúp quá trình khoan nhanh chóng và hiệu quả

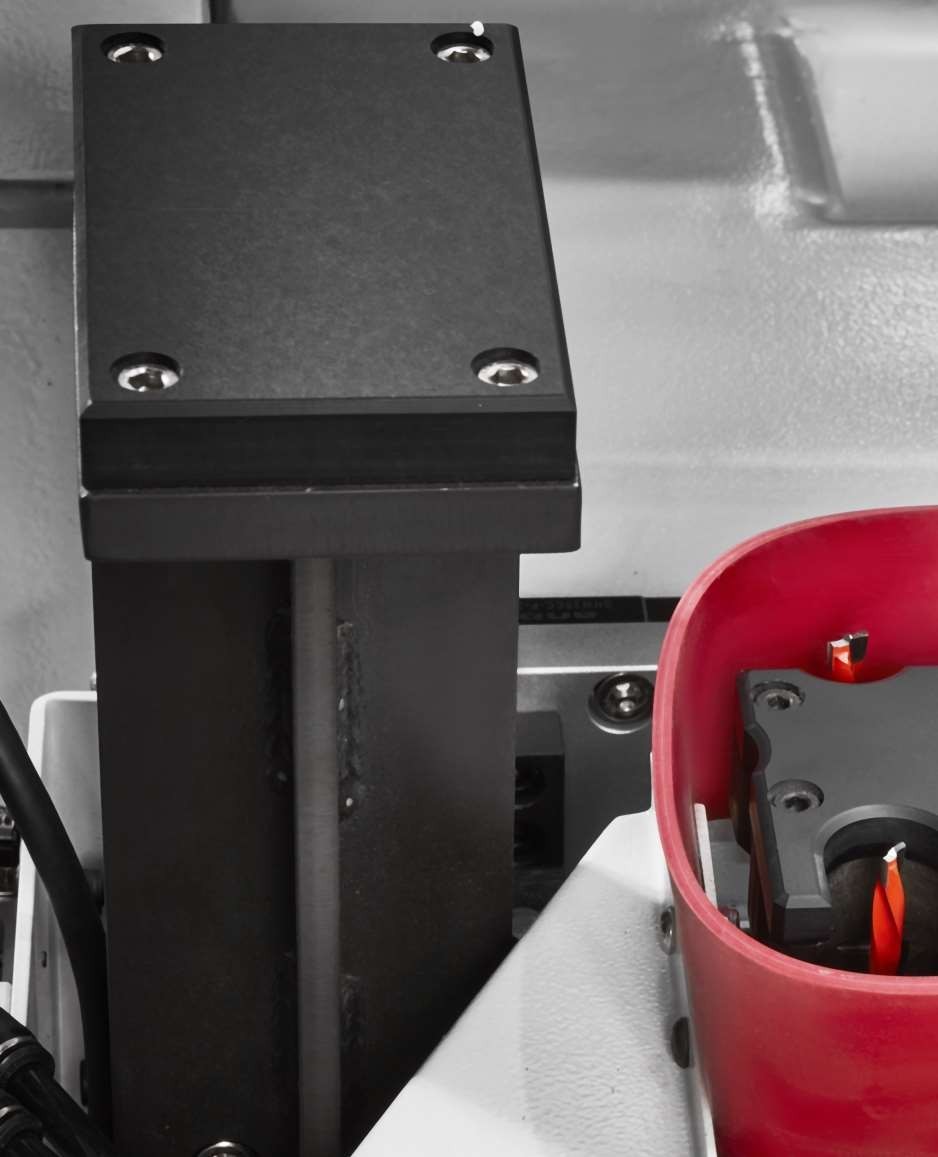

Thiết bị hỗ trợ nằm bên dưới, tự động di chuyển theo chương trình gia công để hỗ trợ điểm lực phôi, đảm bảo độ chính xác và độ sâu khi khoan và phay rãnh.

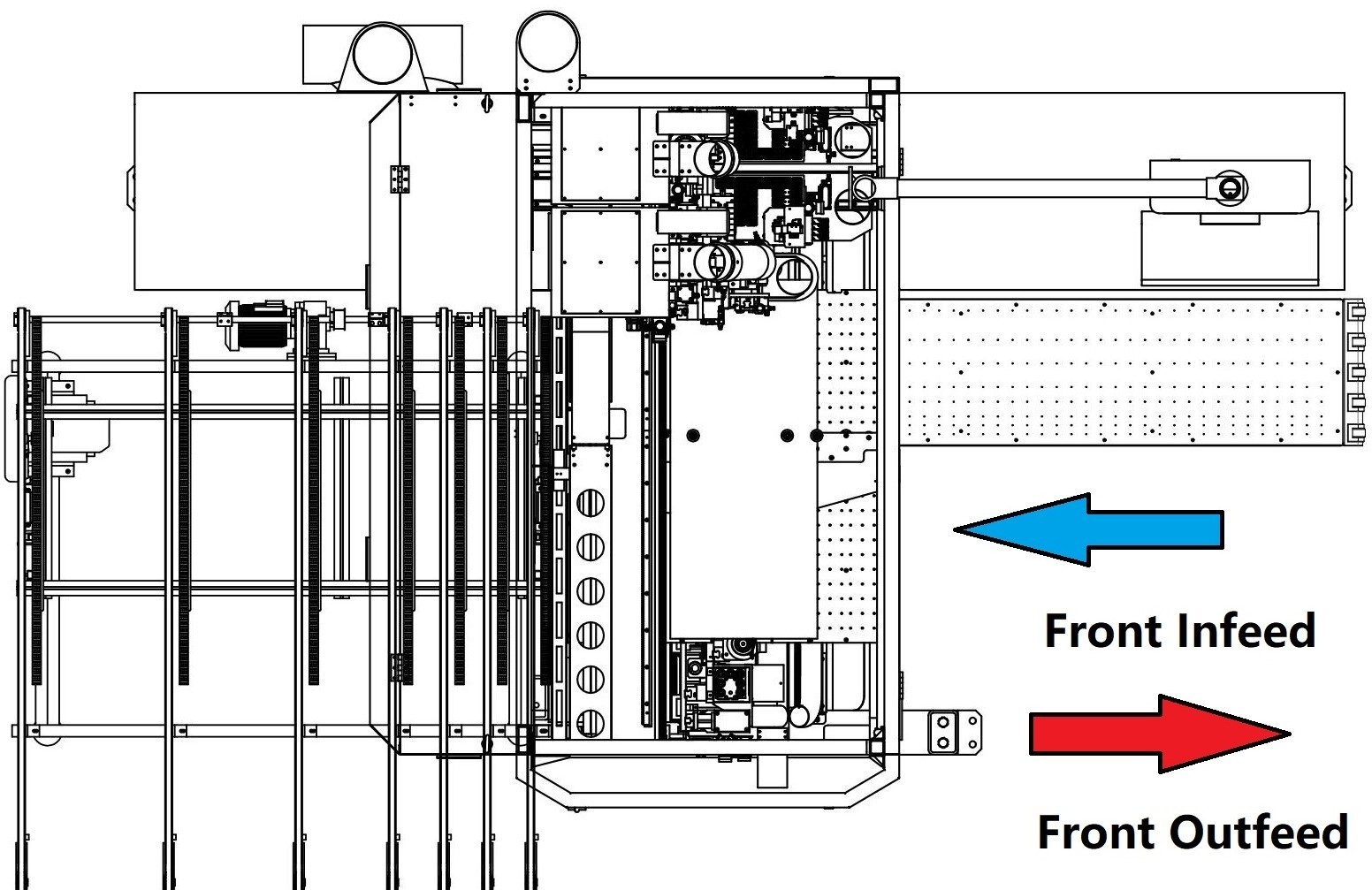

Bàn tiếp liệu phụ trợ áp dụng thiết kế nổi trên không (air floating), ra phôi bằng băng tải. Máy có chế độ linh hoạt để khách hàng lựa chọn: nạp phôi và ra phôi đều phía trước, nạp phôi phía trước và ra phôi phía sau.



Thông số kỹ thuật máy:

Hành trình các trục:

  • Hành trình và tốc độ định vị lớn nhất trục X1/ X2: 2930mm/ 130m/phút
  • Hành trình và tốc độ định vị lớn nhất trục Y1: 1500mm/ 110m/phút
  • Hành trình và tốc độ định vị lớn nhất trục Y2: 1350mm/ 110m/phút
  • Hành trình và tốc độ định vị lớn nhất trục Z1/ Z2: 100mm/ 60m/phút
  • Hành trình và tốc độ định vị lớn nhất trục U: 1190mm/ 90m/phút

Kết cấu ổ khoan trên:

  • Số lượng trục ổ khoan: 1 pcs
  • Số lượng khoan ngang: 2 trái + 2 phải + 2 trước + 2 sau
  • Số lượng khoan đứng: 5 ngang + 4 dọc
  • Công suất motor: 2.2kw, 4500rpm

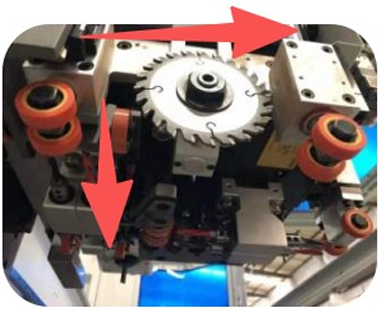

Kết cấu ổ khoan dưới:

  • Số lượng khoan đứng: 7 mũi khoan + 1 đĩa
  • Công suất motor: 2.2 kw, 4500rpm

Router:

  • Số lượng router: 1 trên + 1 dưới
  • Loại router: Chạy rảnh và phay
  • Đường kính: 6 – 12mm ( tuỳ chọn)
  • Công suất motor: 3.5 kw, 4500rpm

Phạm vi kích thước xử lý:

  • Chiều rộng phôi: 35 - 1200mm
  • Chiều dài gia công nhỏ nhất: 250mm
  • Độ dày gia công: 12 - 60mm

Thông tin khác:

  • Chiều cao mặt bàn làm việc: 950mm
  • Nguồn điện sử dụng: 380V, 50Hz
  • Khí áp làm việc: 0.6 - 0.8Mpa
  • Đường kính ống hút bụi: Φ200x1,Φ120x1
  • Tổng công suất: 17.5kw
  • Trọng lượng: 3.2T
  • Kích thước máy: 4200*2700*2300mm
  • Xuất xứ: Trung Quốc
